| 专利类别 :发明专利 | 专利号 ： 2021112420865 | 申请日期 ： 2021-10-25 |
| 公开日期 ：2022-01-21 | 专利名称 ： 一种基于三线耦合的平衡-非平衡式同相滤波功分器 | 专利权人 ：匿名 |
| 国际分类号： 暂无 | 范畴分类号 ： 暂无 | 行业分类 ： 暂无 |

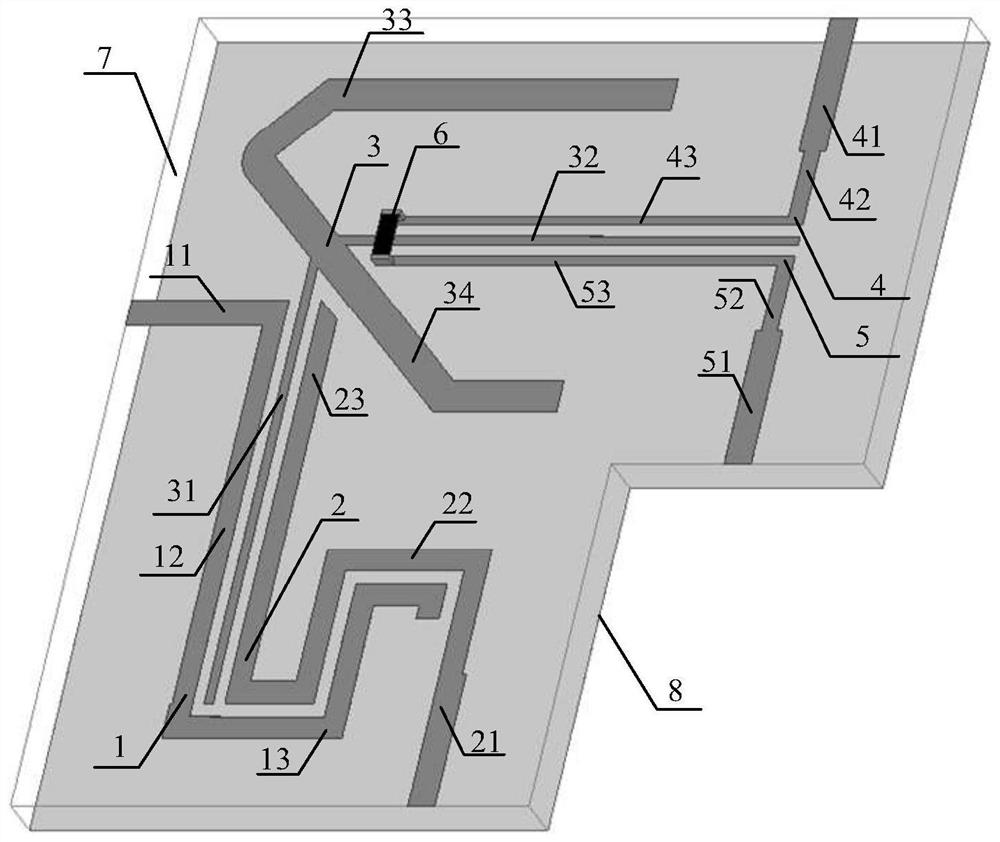

| 详情介绍: 本发明涉及一种基于三线耦合的平衡‑非平衡式同相滤波功分器，包括下表面设有金属接地板的介质基板，介质基板的上表面设有第一输入端口馈线、第二输入端口馈线、枝节加载谐振器、第一输出端口馈线、第二输出端口馈线和跨接电阻；工作时，差分信号由第一输入端口馈线和第二输入端口馈线进入，叠加耦合到枝节加载谐振器上产生谐振，谐振后通过第一输出端口馈线和第二输出端口馈线输出，共模信号由第一输入端口馈线和第二输入端口馈线进入，经过等幅反相叠加后为零，无法激励枝节加载谐振器，从而实现共模抑制。本发明结构简单、选择性高、端口匹配特性好、相位偏差小、隔离度高、共模抑制好。 |
||
